Selektivlöten

Selektivlöten für präzise und zuverlässige THT-Lötprozesse

Das Selektivlöten gehört heute zu den wichtigsten Lötverfahren in der modernen Elektronikfertigung, insbesondere bei komplexen Baugruppen mit THT-Komponenten und temperaturempfindlichen Bauteilen. Die Lösungen von Systronics AG Schweiz ermöglichen eine hochpräzise, reproduzierbare und automatisierte Lötung einzelner Lötstellen, ohne umliegende Komponenten thermisch zu belasten.

Durch den gezielten Einsatz von Miniwellen-, Flux- und Vorheiztechnologien lassen sich selbst anspruchsvolle Leiterplattenlayouts zuverlässig verarbeiten. Gleichzeitig profitieren Elektronikfertiger von hoher Prozesssicherheit, geringer Wärmebelastung, reduzierten Materialverbräuchen und einer hohen Flexibilität bei wechselnden Produkten und Losgrössen. Mit modular aufgebauten Selektivlötanlagen bietet Systronics Lösungen für kleine und mittlere Serien ebenso wie für hochautomatisierte Inline-Fertigungen.

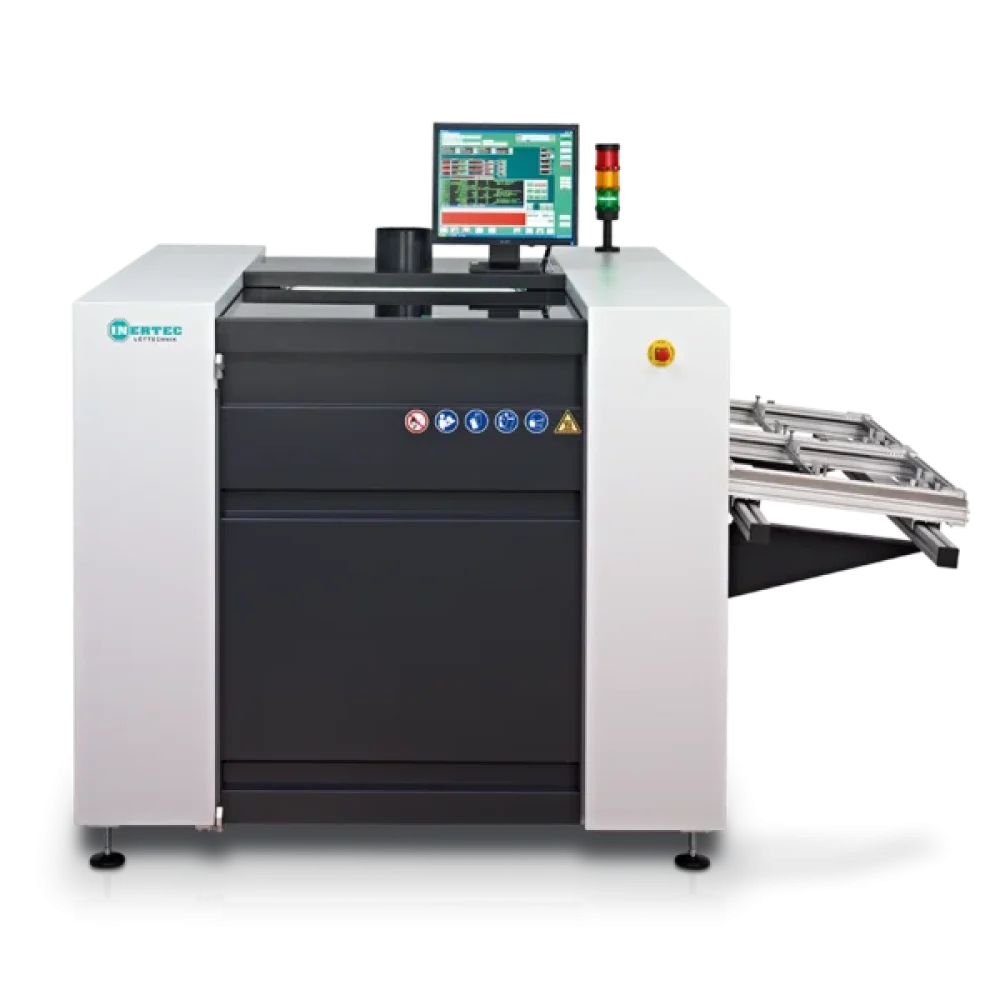

Reproduzierbares Selektivlöten für kleine und mittlere Batchgrössen

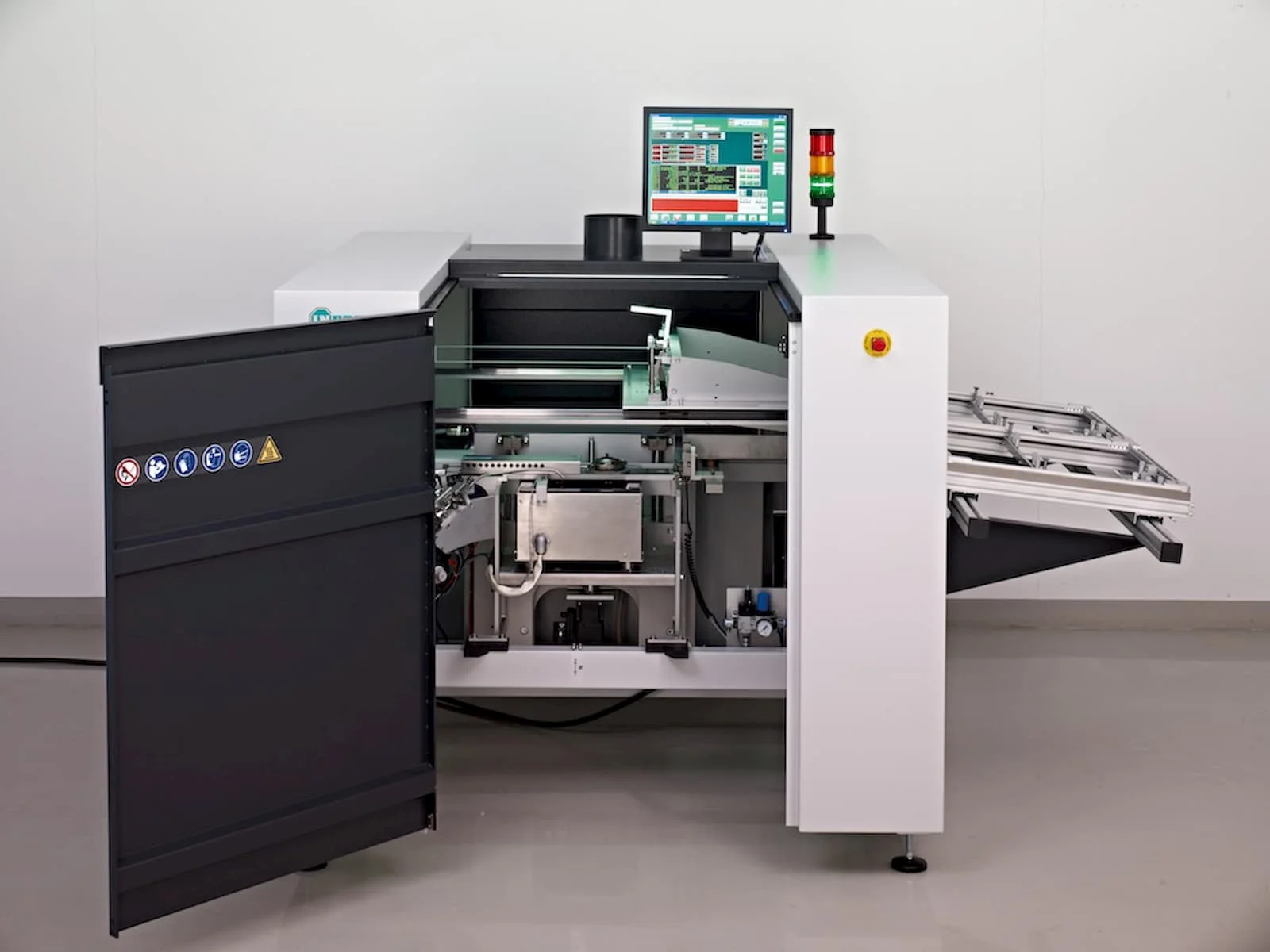

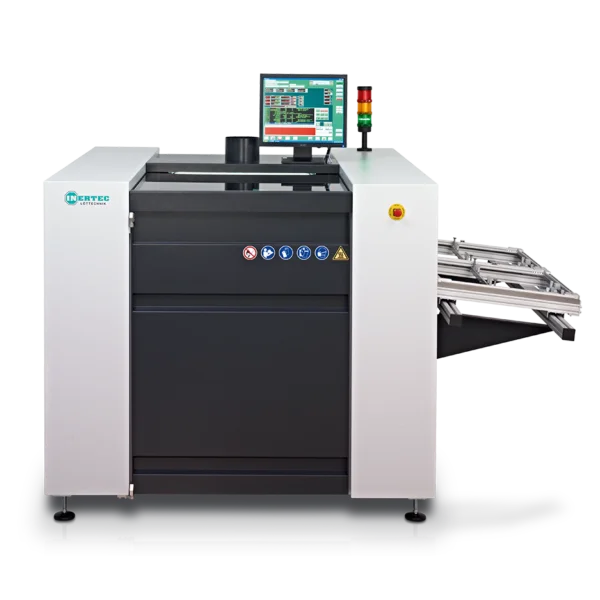

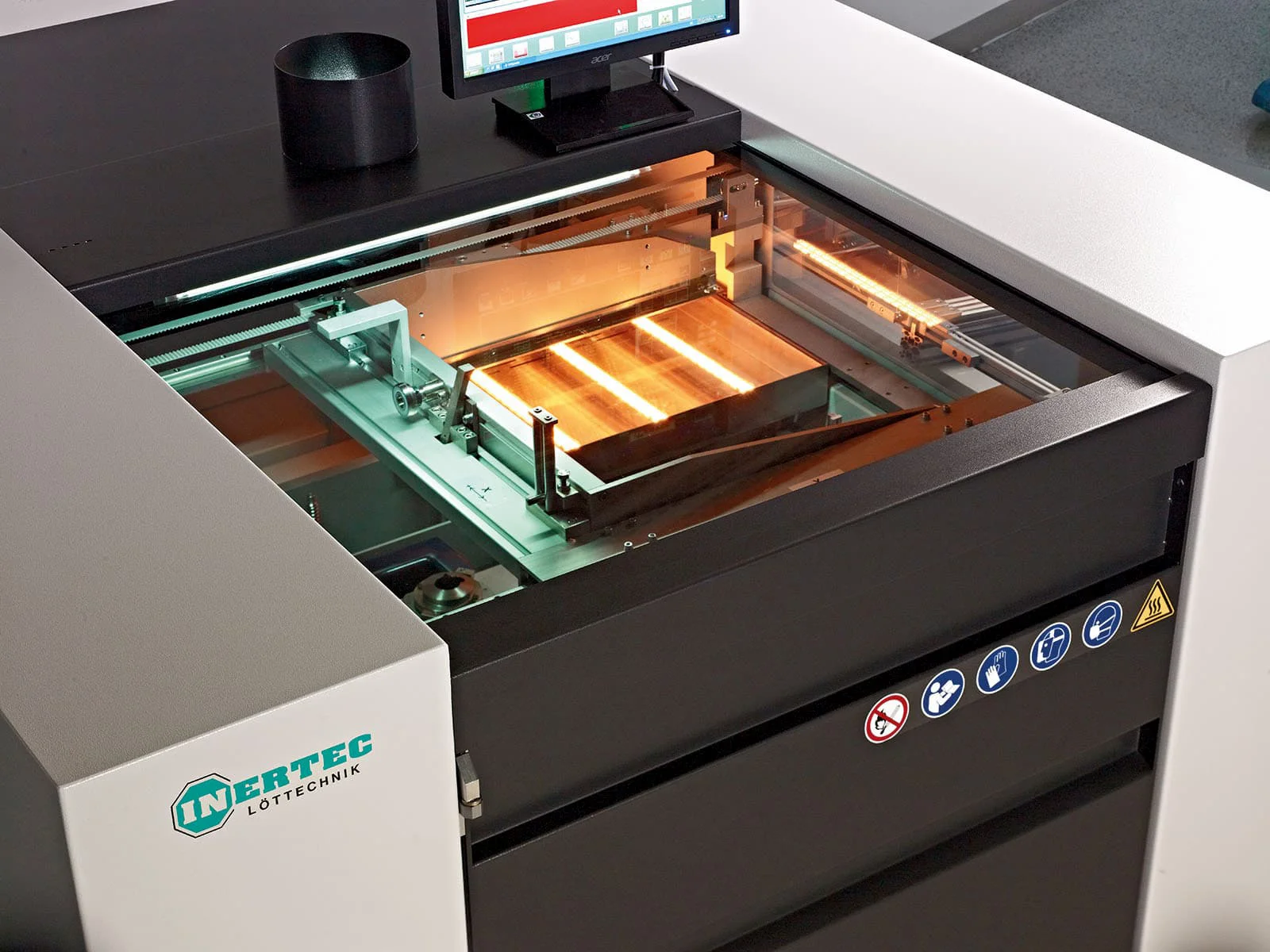

Fertigungsinsel Batch Inertec Cube.460

Der Cube.460 richtet sich als Fertigungsinsel besonders an Kunden mit kleinen und mittleren Batchgrössen.

Er besticht durch einen sehr durchdachten Aufbau, besonders was die Handhabung und die Zugänglichkeit betrifft. Der Lötwinkel kann zwischen 0° und 7° umgeschaltet werden, wodurch es möglich ist auch Bauteile zu löten, die senkrecht nicht zugänglich sind. Durch eine optionale Kamera lässt sich die Maschine auch als AOI verwenden, was besonders bei häufig wechselnden Produkten von Vorteil ist. Es können Leiterplatte bis zu 460x460mm bearbeitet werden und dies auch mit bleihaltigem Lot wenn gewünscht. Durch das Schnellspannsystem lassen sich Lötdüsen innerhalb von ein paar Sekunden austauschen.

Hersteller:

Inertec

Produkt:

Cube.460

Website Produkt

Broschüre

Video

Anfrage senden

Modulares Inline Selektivlöten

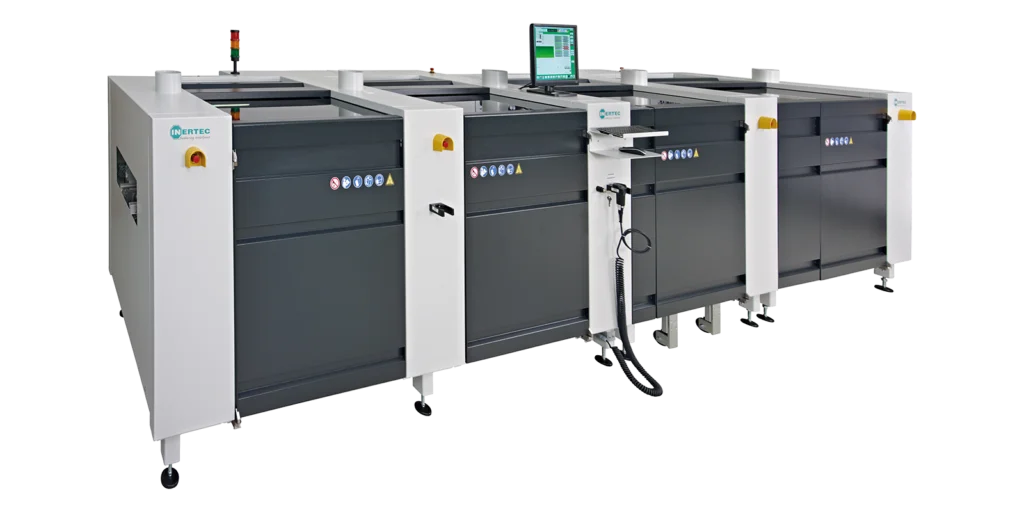

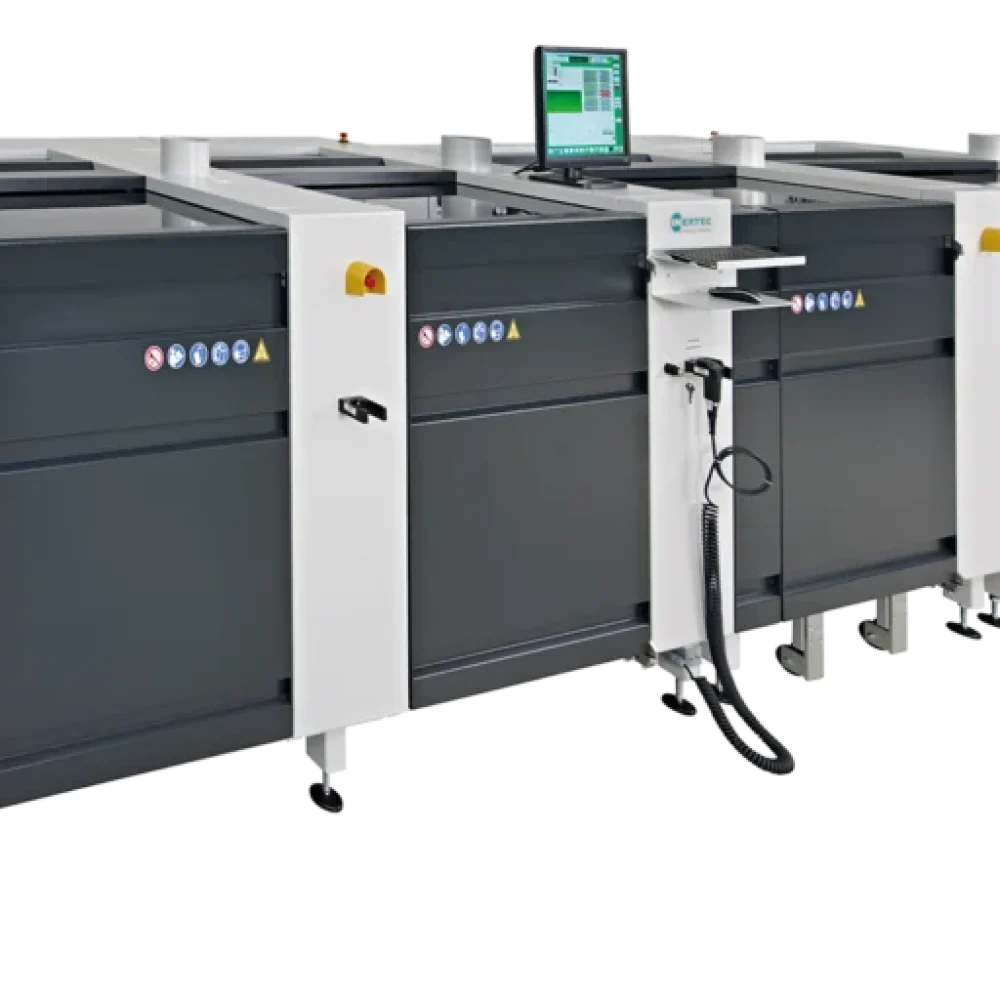

Flexibles Inline-Fertigungssystem Inertec Cube Inline+

Das Cube inline+ System besticht durch seinen vollständig modularen Aufbau.

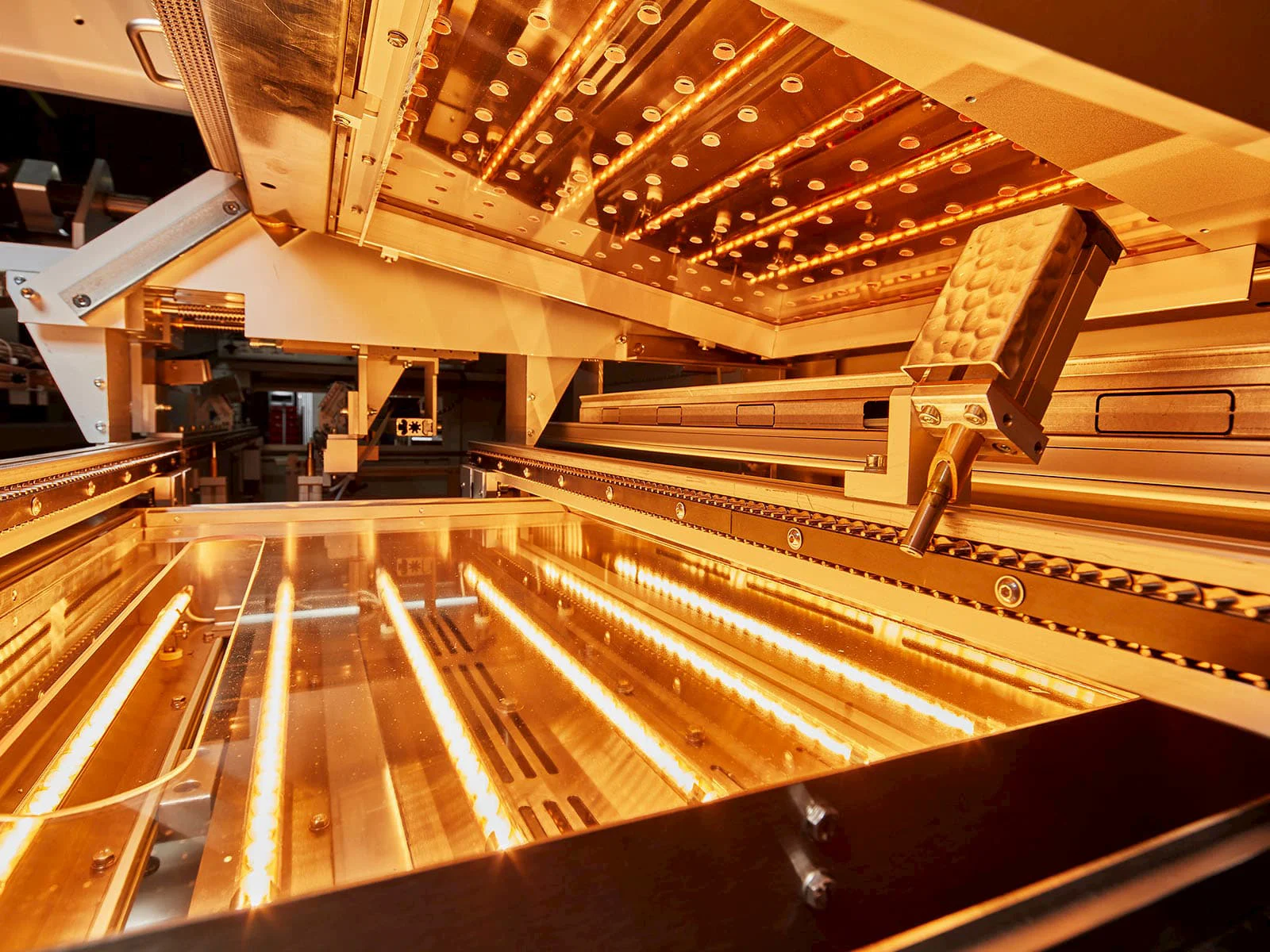

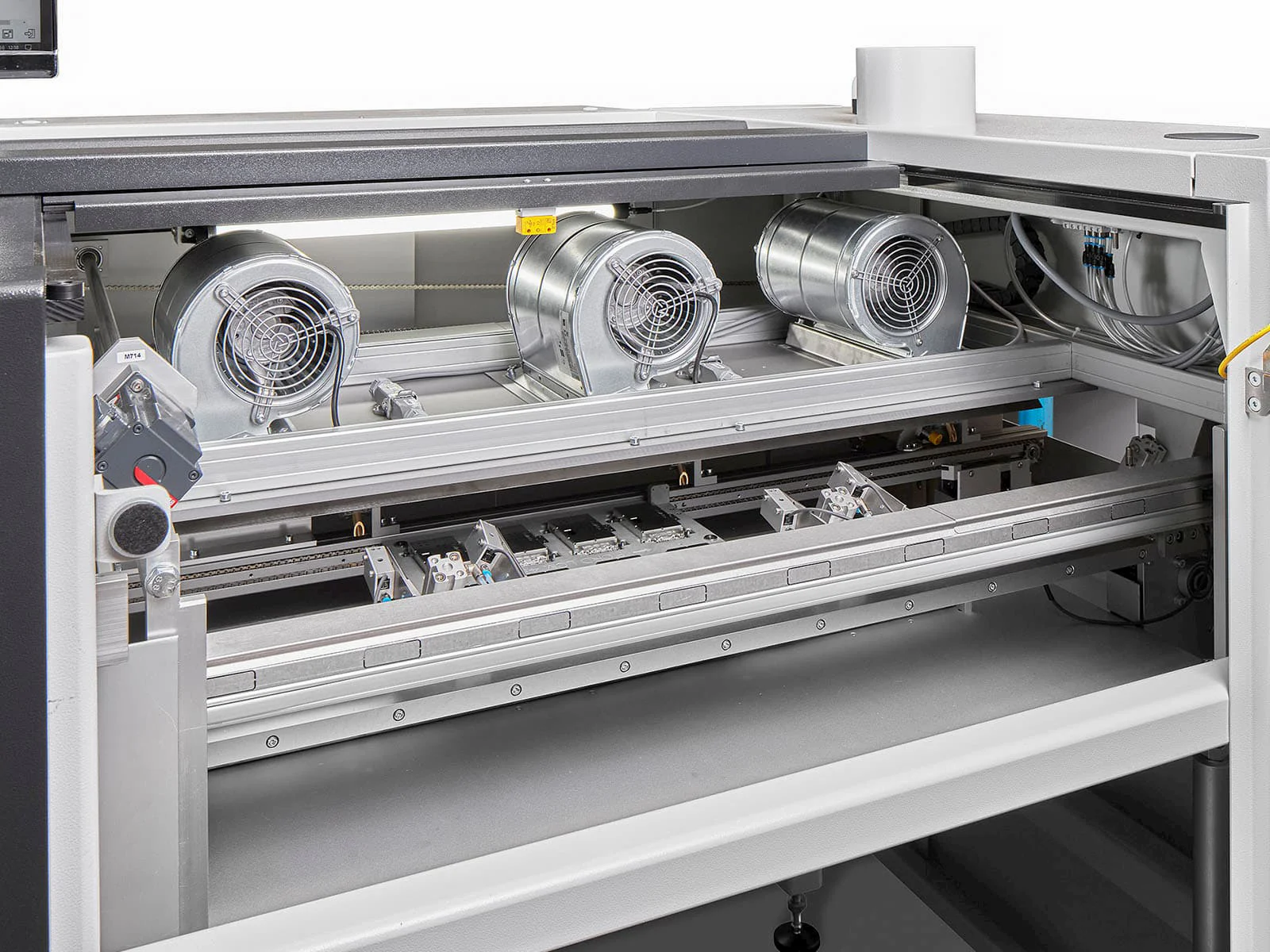

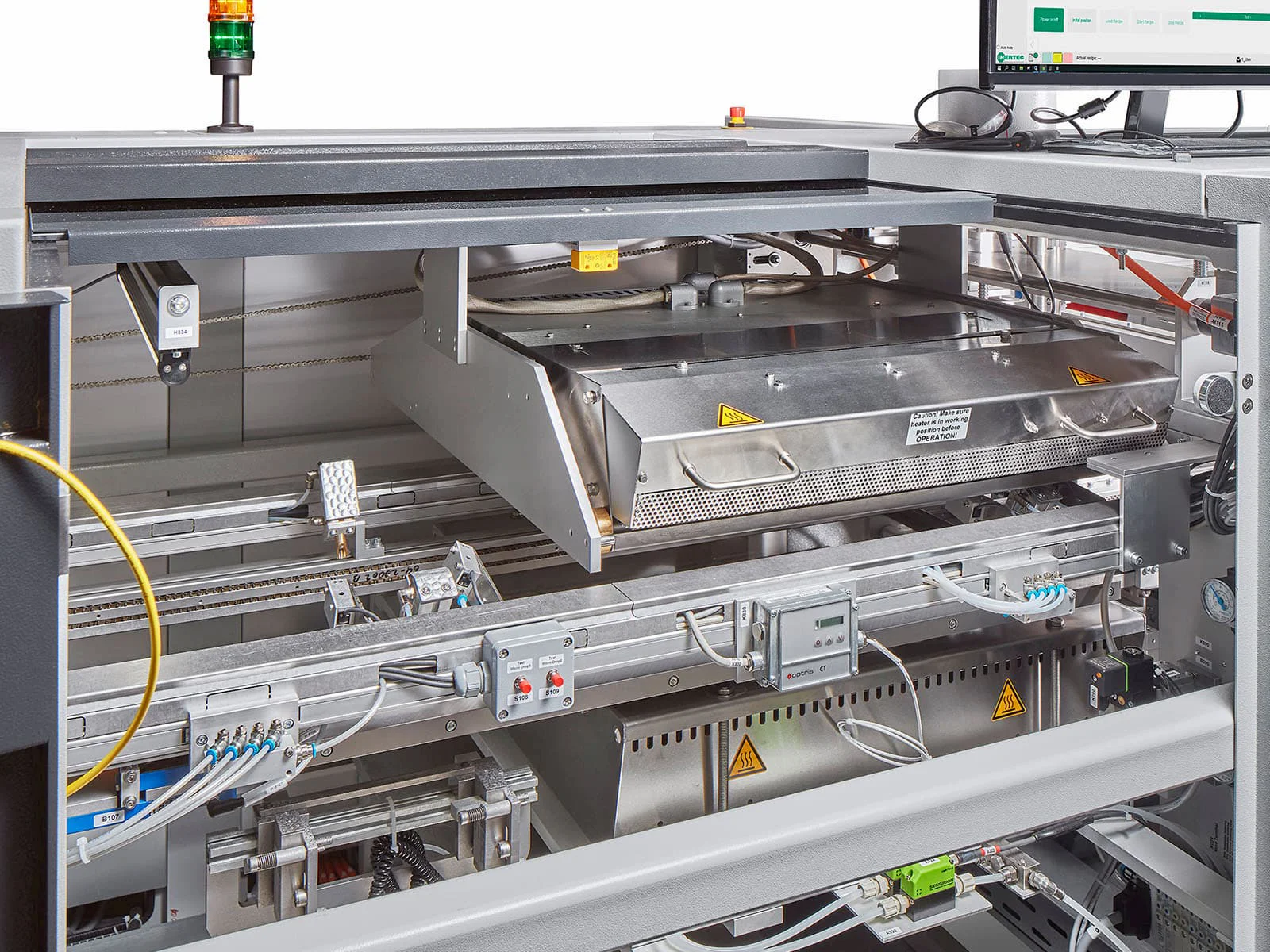

Die verschiedenen Module können in fast beliebiger Konfiguration zusammengestellt werden, und bieten damit eine unglaubliche Vielfalt an Einsatzmöglichkeiten. Neben den Standard Fluxer, Vorheizungs- und Miniwellen-Modulen gibt es auch noch zusätzliche Module wie das Activeflow Modul, welches durch produktspezifische Ausschnitte das Lot nur gezielt an die Leiterplatten lässt. Es lassen sich auch mehrere gleiche Module in Serie stellen, wodurch zum Beispiel die Aufheizung der Leiterplatte besser verteilt werden kann. Weitere verfügbare Module sind das AOI- Modul, das Bürstmodul sowie ein Kühlmodul.

Hersteller:

Inertec

Produkt:

Cube Inline+

Website Produkt

Broschüre

Video

Anfrage senden

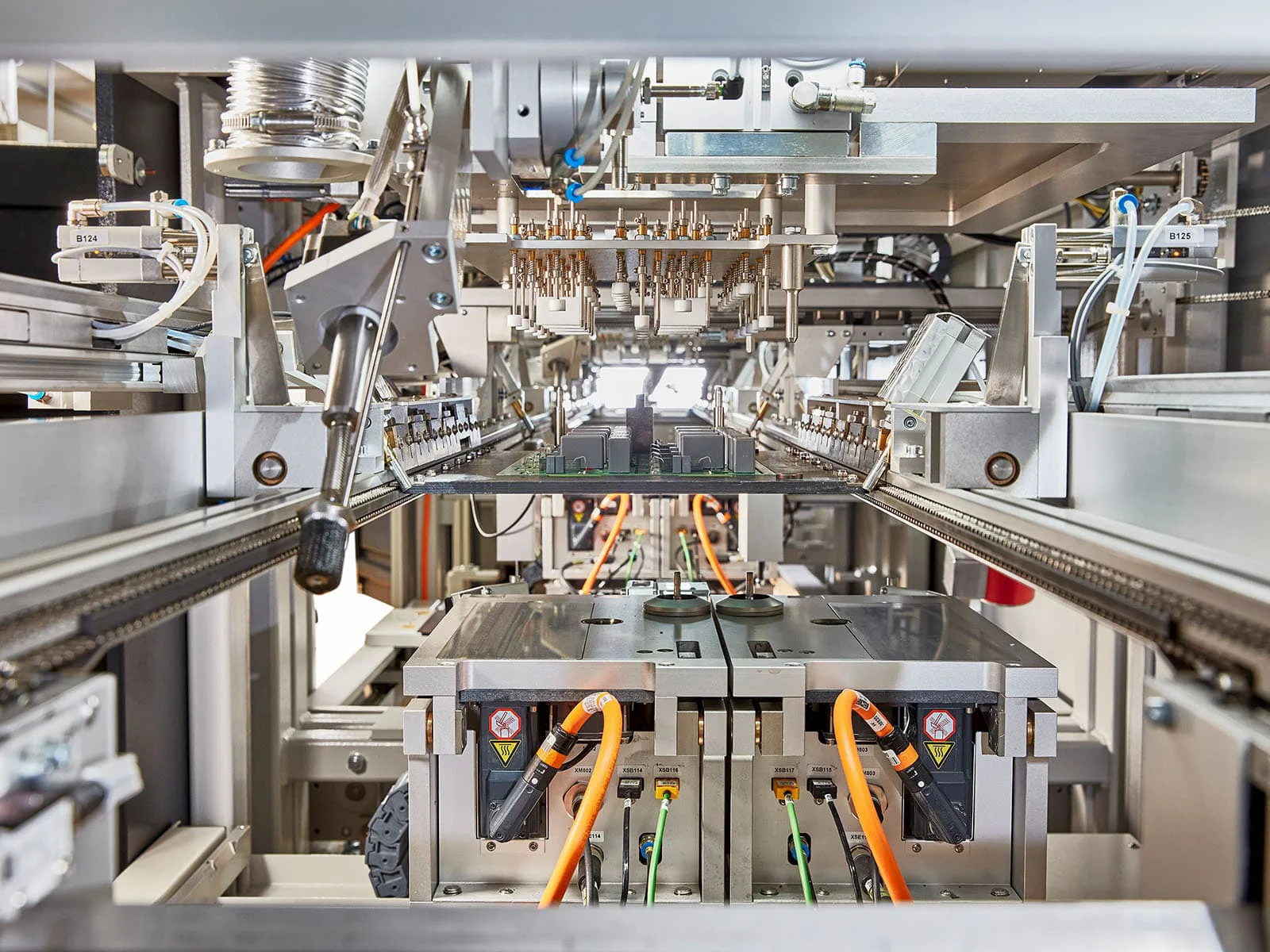

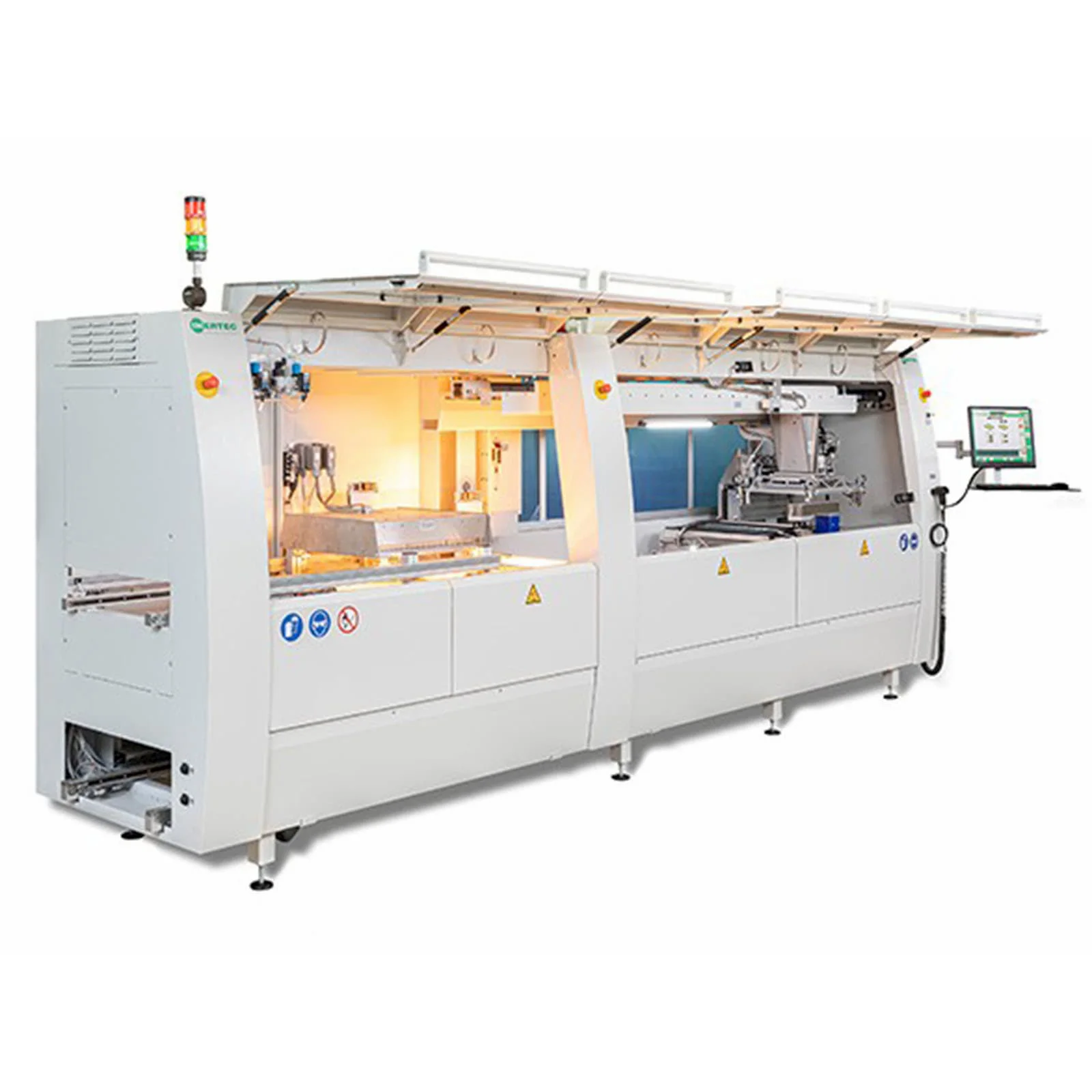

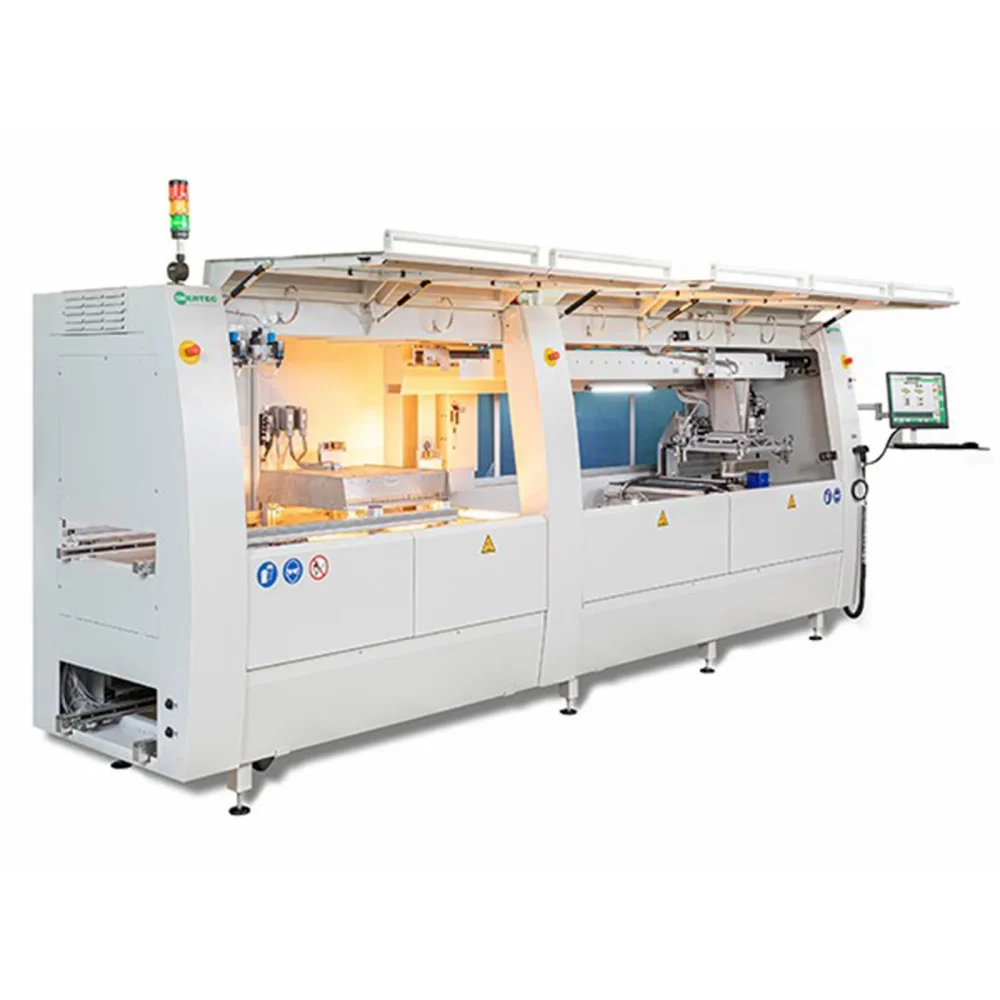

Das Lötsystem ELS 3.3 ist als Lötbearbeitungszentrum für den Inline Betrieb mit einer Anbindung an externe Transportsysteme konzipiert.

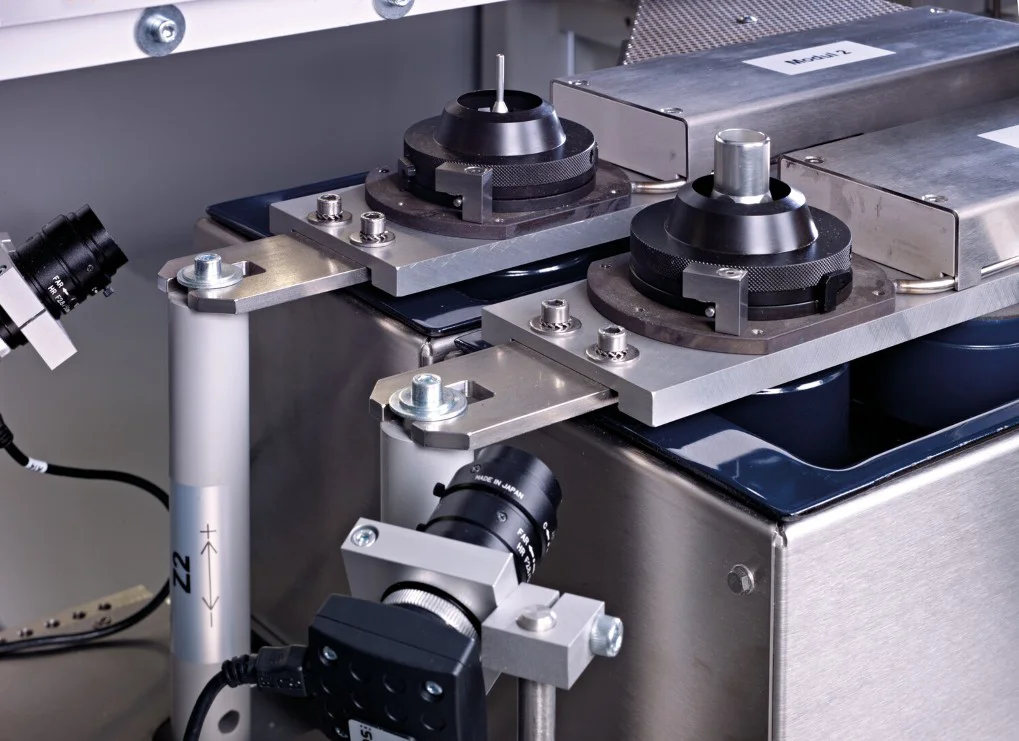

Für spezielle Anwendungen kann das Lötaggregat verbreitert werden, so dass der Tiegel bis zu 4 Wellen parallel aufnehmen kann. Durch die massive Ausführung der Lötanlage und das professionelle X-Y-Z Achsensystem mit Servoantrieben können hohe Stückgewichte verarbeitet werden. Es ist deshalb möglich in der Greifereinrichtung Richt- und Niederhaltefunktionen zu integrieren. Durch den Inline Aufbau der einzelnen Komponenten, Fluxern, Vorheizen und Löten, sind 3 Werkstückträger in der Anlage und die Prozesse können taktzeitneutral von einander abgearbeitet werden. Hierzu ist ein Stiftkettentransport über dem Fluxer und der Vorheizung installiert. Für Lötungen an kleinen Baugruppen kann eine 40 mm Lötwelle eingesetzt werden. Für spezielle Lötaufgaben stehen eine Vielzahl von Wechseldüsen zur Verfügung. Es gibt für nahezu alle Lötaufgaben die passende Lösung.
